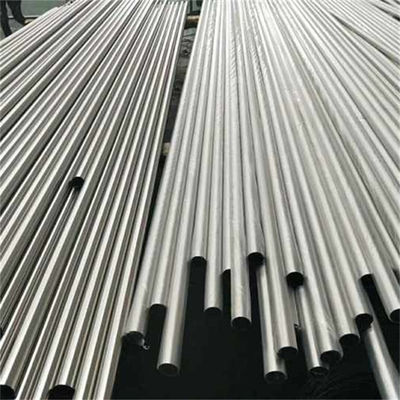

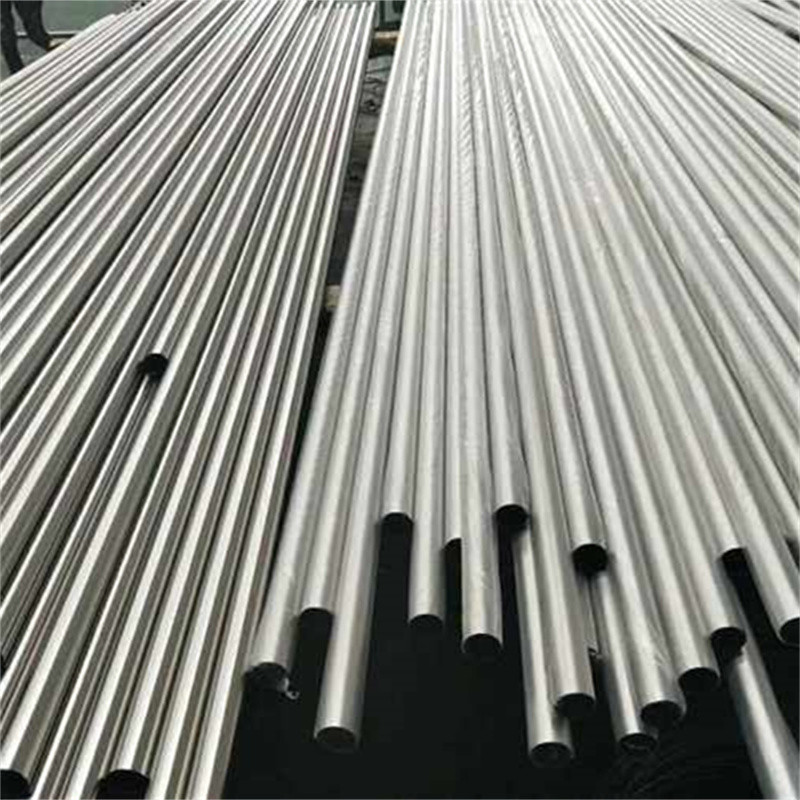

Ống trao đổi nhiệt ống liền mạch bằng thép không gỉ ASTM A213 TP347H / UNS S34709

Bụi không may bằng thép không gỉ, ống trao đổi nhiệt ASME SA213 TP347H

ASTM A213 TP347Hống không may thép không gỉ, đó là một thép không gỉ austenit được sửa đổi bằng việc thêm columbium và tantalum.Sự thay đổi này làm tăng độ bền nhiệt độ cao của ống và ngăn ngừa nhạy cảm và ăn mòn giữa hạtNó được sử dụng trong môi trường nhiệt độ cao, chẳng hạn như trong các nhà máy sản xuất điện, các ngành công nghiệp chế biến hóa chất và nhà máy lọc dầu.Chúng có thể chịu được nhiệt độ lên đến 1000 ° C (1832 ° F) mà không mất tính chất cơ học. A213 TP347H ống liền mạch trải qua các thủ tục kiểm tra và thử nghiệm khác nhau để đảm bảo chất lượng và hiệu suất của chúng.Các thử nghiệm cơ học (như độ bền kéo và độ cứng), và các thử nghiệm không phá hủy (như thử nghiệm siêu âm hoặc thử nghiệm dòng xoáy).

Thành phần hóa học của 347 ống thép không gỉ

Chống ăn mòn của 347 ống thép không gỉ
Sự ăn mòn chung
Hợp kim 321 và 347 cung cấp khả năng chống ăn mòn chung, tổng thể tương tự như hợp kim 304.Nâng nhiệt trong thời gian dài trong phạm vi mưa cacbít crôm có thể ảnh hưởng đến sức đề kháng chung của hợp kim 321 và 347 trong môi trường ăn mòn nghiêm trọng.

Trong hầu hết các môi trường, cả hai hợp kim sẽ cho thấy khả năng chống ăn mòn tương tự; tuy nhiên,Hợp kim 321 trong trạng thái sưởi ấm là một chút ít chống ăn mòn chung trong môi trường oxy hóa mạnh hơn hợp kim 347 sưởi ấmVì lý do này, hợp kim 347 được ưa thích cho môi trường nước và môi trường nhiệt độ thấp khác.⁰F đến 1500⁰F (427⁰C đến 816⁰C) phạm vi nhiệt độ làm giảm khả năng chống ăn mòn tổng thể của hợp kim 321 ở mức độ lớn hơn nhiều so với hợp kim 347.Hợp kim 347 được sử dụng chủ yếu trong các ứng dụng nhiệt độ cao, nơi có khả năng chống nhạy cao là điều cần thiết, do đó ngăn ngừa ăn mòn giữa các hạt ở nhiệt độ thấp hơn.

Tính chất vật lýcủa 347 ống và ống thép không gỉ
Các tính chất vật lý của loại thép 321 và 347 khá giống nhau và, cho tất cả các mục đích thực tế, có thể được coi là giống nhau.
Khi được sơn đúng cách, hợp kim 321 và 347 thép không gỉ bao gồm chủ yếu là austenit và titan hoặc columbium carbide.Một lượng nhỏ ferrite có thể hoặc không có mặt trong cấu trúc vi môSố lượng nhỏ của giai đoạn sigma có thể hình thành trong thời gian dài tiếp xúc trong 1000⁰F đến 1500⁰F (593⁰C đến 816⁰C) phạm vi nhiệt độ.
Thép không gỉ hợp kim ổn định 321 và 347 không được làm cứng bằng cách xử lý nhiệt.
Tỷ lệ chuyển nhiệt tổng thể của kim loại được xác định bởi các yếu tố ngoài khả năng dẫn nhiệt của kim loại.và các điều kiện bề mặt là như vậy mà không nhiều hơn 10 đến 15% diện tích bề mặt được yêu cầu cho thép không gỉ so với các kim loại khác có độ dẫn nhiệt cao hơnKhả năng của thép không gỉ để duy trì bề mặt sạch thường cho phép chuyển nhiệt tốt hơn so với các kim loại có độ dẫn nhiệt cao hơn.

Tính chất cơ học của 347 ống thép không gỉ
Tính chất kéo ở nhiệt độ phòng
Tính chất cơ học tối thiểu của hợp kim ổn định 321 và 347 loại crôm-nickel trong trạng thái sưởi (2000⁰F [1093⁰C], làm mát bằng không khí) được hiển thị trong bảng.
Tính chất kéo ở nhiệt độ cao
Các đặc tính cơ học nhiệt độ cao điển hình cho hợp kim 321 và 347 tấm / băng được hiển thị dưới đây.Sức mạnh của các hợp kim ổn định này là rõ ràng cao hơn so với hợp kim 304 không ổn định ở nhiệt độ 1000⁰F (538⁰C) và cao hơn.

Các hợp kim carbon cao 321H và 347H (UNS32109 và S34700, tương ứng) có độ bền cao hơn ở nhiệt độ trên 1000⁰F (537⁰C). Dữ liệu căng thẳng thiết kế tối đa cho hợp kim 347H phản ánh độ bền cao hơn của lớp này so với lớp hợp kim 347 carbon thấp hơn.Hợp kim 321H không được phép cho các ứng dụng phần VIII và được giới hạn trong 800⁰F (427⁰C) sử dụng nhiệt độ cho các ứng dụng mã phần III.

Điều trị nhiệtcủa 347 ống và ống thép không gỉ
Phạm vi nhiệt độ tan cho hợp kim 321 và 347 là 1800 đến 2000⁰F (928 đến 1093⁰C) Trong khi mục đích chính của quá trình sơn là để đạt được độ mềm và độ dẻo dai cao, các thép này cũng có thể được sơn giảm căng thẳng trong phạm vi lượng carbide từ 800 đến 1500⁰F (427 đến 816⁰C), mà không có bất kỳ nguy cơ ăn mòn liên hạt sau đó.⁰F (427 đến 816⁰C) sẽ không gây ra bất kỳ sự giảm đáng chú ý nào trong khả năng chống ăn mòn chung, mặc dù làm nóng kéo dài trong phạm vi này có xu hướng làm giảm khả năng chống ăn mòn chung ở một mức độ nào đó.Như đã nhấn mạnh, tuy nhiên, nóng bỏng trong 800 đến 1500⁰F (427 đến 816⁰C) phạm vi nhiệt độ không dẫn đến sự nhạy cảm với sự tấn công giữa các hạt.Đối với độ dẻo tối đa, phạm vi nóng hóa cao hơn từ 1800 đến 2000⁰F (928 đến 1093⁰C) được khuyến cáo.

Dưới đây là một số lợi thế của thép không gỉ 347H:

1. Chống nhiệt độ cao: Một trong những lợi thế quan trọng của thép không gỉ 347H là khả năng chống nhiệt độ cao.Nó có thể chịu được sự tiếp xúc lâu dài với nhiệt độ cao mà không mất sức mạnh cơ học và khả năng ăn mònĐiều này làm cho nó phù hợp cho các ứng dụng trong bộ trao đổi nhiệt, các thành phần lò và các môi trường nhiệt độ cao khác.

2. Tăng tính chất trượt và vỡ căng thẳng: Thép không gỉ 347H có tính chất trượt và vỡ căng thẳng cải thiện so với các loại thép không gỉ austenit tiêu chuẩn.Điều này có nghĩa là nó có thể chịu được căng thẳng và tải trọng cao hơn trong thời gian dài mà không bị biến dạng hoặc hỏng, làm cho nó phù hợp với các ứng dụng liên quan đến nhiệt độ cao và căng thẳng cơ học lâu dài.

3. Khả năng chống ăn mòn cao hơn: Thép không gỉ 347H có khả năng chống ăn mòn tốt hơn so với các loại thép không gỉ austenit tiêu chuẩn như 304 và 316.,tạo thành một lớp oxit bảo vệ trên bề mặt, cung cấp khả năng chống ăn mòn tuyệt vời từ nhiều chất ăn mòn, bao gồm các môi trường axit, kiềm và clorua.

4. Chống nhạy cảm và ăn mòn liên hạt: Nhạy cảm là một hiện tượng mà trong đó cacbít crôm có thể lắng xuống ở ranh giới hạt trong một số quá trình nhiệt độ cao,dẫn đến ăn mòn giữa các hạt và giảm khả năng ăn mònThép không gỉ 347H chứa niobium (columbium) và tantalum, tạo thành các carbide ổn định, ngăn ngừa nhạy cảm và ăn mòn giữa hạt.

5. Khả năng hàn: Thép không gỉ 347H có khả năng hàn tốt và có thể dễ dàng hàn bằng cách sử dụng các kỹ thuật và quy trình hàn tiêu chuẩn.Điều này làm cho nó thuận tiện để chế tạo các cấu trúc phức tạp và các thành phần đòi hỏi phải hàn trong quá trình sản xuất.

6. Tính linh hoạt: Thép không gỉ 347H cung cấp tính linh hoạt về phạm vi ứng dụng. Nó thường được sử dụng trong các ngành công nghiệp như chế biến hóa chất, hóa dầu, dầu khí, sản xuất điện,và hàng không vũ trụ, nơi yêu cầu chống nhiệt độ cao và chống ăn mòn.

Ứng dụng

1. Ngành hóa dầu

2. Sản xuất điện

3. Máy trao đổi nhiệt

4. Các ống nồi hơi

5. Xử lý hóa học
